UV光氧催化凈化設備工程構造介紹

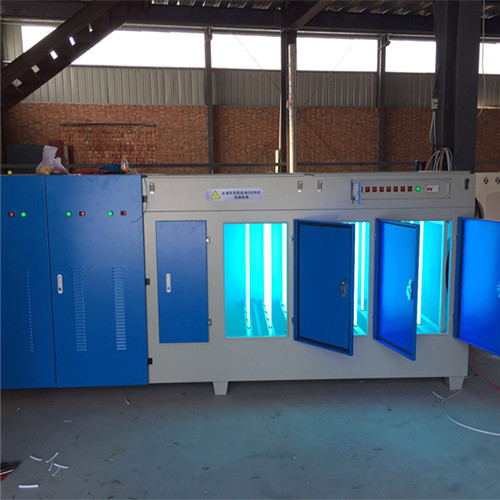

UV光氧催化凈化設備構造
UV光氧催化凈化設備其構造由微波發生器、離子臭氧發生器、控制箱、中效過濾、二氧化鈦光觸媒、外箱體組成。

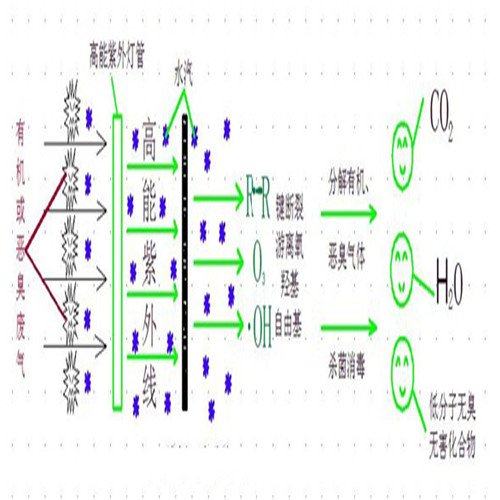

工作原理
利用特制的高能高臭氧UV紫外線光束照射有機氣體及空氣中的氧分子，裂解有機氣體的分子鍵，并分解空氣中的氧分子產生游離氧，即活性氧，UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)。游離狀態的污染物分子與臭氧氧化結合成小分子無害或低害的化合物，如CO2、H2O等。從而達到凈化氣體的效果。凈化能力可達99%。
反應工程式：1、UV + 高分子有機物→低分子有機物
2、UV + 空氣( O2) →O3
3、低分子有機物+ O3→ CO2+ H2O +N2
技術理論依據
本UV高效光解凈化器采用的大功率高能紫外線放電管，屬低壓水銀放電管，發出的紫外線波長主要為170nm及184.9nm（目前正在研究開發150nm到184.9nm波長系列產品），光子能量分別為742 KJ/mol和647 KJ/mol。要裂解切斷污染物質分子的分子鍵，就要使用發出比污染物質分子的結合能強的光子能。 表1列出了主要的化學分子的結合能。由表1中可知，大多數化學物質的分子結合能比170nm及184.9nm波長紫外線的光子能量低，所以，本UV高效光解凈化器能分解除碳，鈣，金屬外的大多數化學物質。

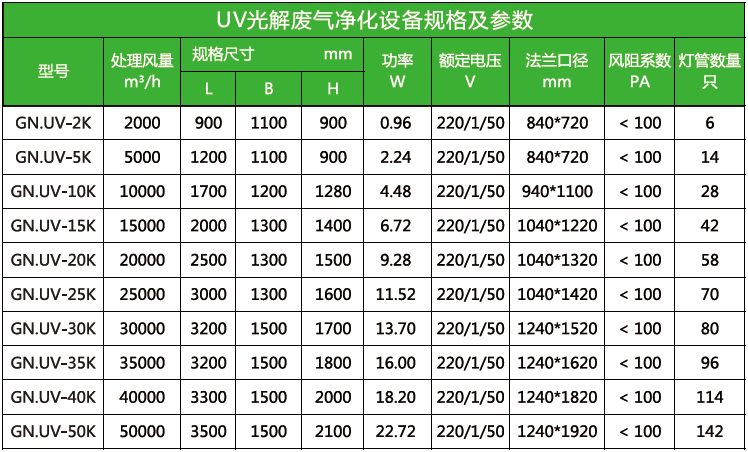

技術參數
型號 GN.UV-25K
風量（m3/h） 25000
設備尺寸 3000*1300*1600
法蘭口徑 1040*1420
功率/電壓（Kw/v））11.52/2200
風阻（Pa） <100
額外燈管數量 70
型號 GN.UV-30K
風量（m3/h） 30000
設備尺寸 3200*1500*1700
法蘭口徑 1240*1520
功率/電壓（Kw/v））13.70/2200
風阻（Pa） <100
額外燈管數量 80
型號 GN.UV-35K
風量（m3/h） 35000
設備尺寸 3200*1500*1800
法蘭口徑 1240*1620
功率/電壓（Kw/v））16/2200
風阻（Pa） <100
額外燈管數量 96
